Жесткие муфты ZTR
С помощью компенсирующих жестких соединительных муфт ZTR осуществляется жесткое соединение валов. Основное назначение этих муфт состоит в том, чтобы компенсировать вредное влияние неправильного относительного положения соединяемых валов.
Жесткие муфты ZTR
Достоинства:
• Цельнометаллическая гибкая муфта.
• Зажимное соединение.
• Идентичные характеристики вращения по часовой стрелке и против.
• Гибкость муфты компенсирует параллельность, угловую не соосность и осевой люфт вала.
• Нулевые зазоры, маслостойкость, коррозионная стойкость.
Материал: алюминиевый сплав

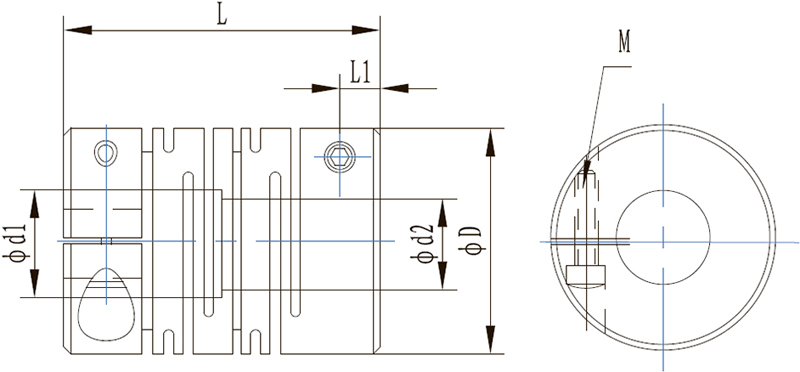

Жесткие муфты ZTR

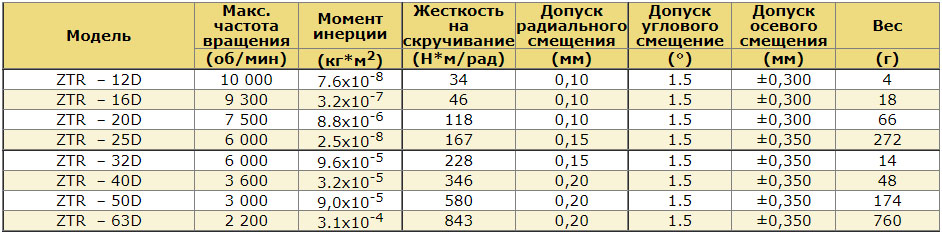

Свойства и характеристики жестких муфт

Тип муфты
Размеры, мм
Крепежный винт, M
Момент затяжки винта, (Н*м)
Номинальный момент, (Н*м)
Макс. крутящий момент,(Н*м)
D
L
L1
dmin
dmax
ZTR-12D05-L18,5-RD03x03
1218,52,536M2.50,50,51,0
ZTR-16D6,35-L23-RD04x04
16233,046,35M2.51,00,81,6
ZTR-20D9,525-L26-RD05x05
20263,7559,525M31,01,12,2
ZTR-25D12-L31-RD08x08
25314,25812M31,51,42,8
ZTR-32D14-L41-RD10x10
32416,01014M42,52,85,6
ZTR-40D18-L56-RD10x10
40567,01018M54,06,322
ZTR-50D19-L71-RD12x12
507110,51219M68,01121,8
ZTR-63D24-L90-RD14x14
6390131424M8162244
Информация для заказа
ZTR - 12D -05 - L18.5 - RD03x03
ZTR - серия
12D - внешний диаметр05 - максимальный диаметрL18.5 - ДлинаRD03х03 - диаметр валов
