Упругие муфты ZTK
Упругие муфты серии ZTK имеют особенные характеристики в связи с их уникальной конструкцией. Особенности заключаются в конструкции металлической полумуфты и упругих характеристиках эластичной звездочки.
Безлюфтовые упругие муфты: серия ZTK. Особенности заключаются в конструкции металлической полумуфты и упругих характеристиках эластичной звездочки.
● Обеспечение соединения без зазора.
● Высокая износостойкость и надежность в сопоставлении с высокой прочностью на скручивание.
● Не требуется обслуживание и ремонт.
● Упругая вставка сглаживает ударные нагрузки.
● Идентичные характеристики при постоянном вращении и реверсе.
● Маслостойкость и электроизоляционные свойства.
● Температура рабочей среды - от -30℃ до 80℃.

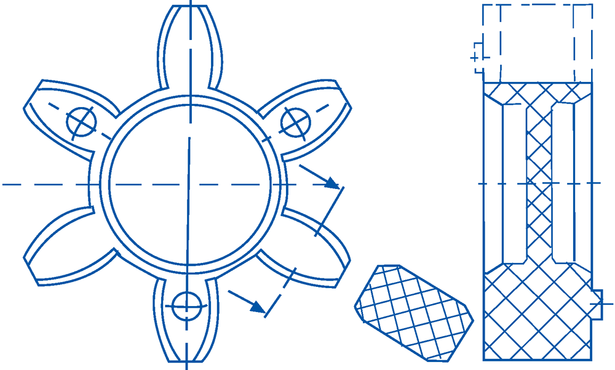

Упругая вставка
Упругая вставка выполнена без отверстия в виде звезды, что упрощает её установку. Ширина упругой вставки больше, чем у известных аналогов, что препятствует перекосу при стыковке полумуфт.

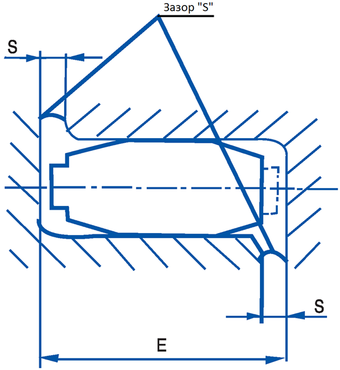

Виброизоляция полумуфт за счет зазора “S” при стыковке полумуфт.
Внешний диаметр Ø14~Ø30
Внешний диаметр Ø40
Внешний диаметр Ø55~Ø15
Применение
● Электродвигатель.
● Контроль положения.
● Робототехника.
● Привод буровых и шлифовальных машин.
● Станки.
● Медицинское оборудование.
● Серводвигатель.
● Привод осей X-Y и X-Y-Z.
● Тормозной двигатель.
Материал
1) Упругий элемент - эластомер.
2) Полумуфта: алюминий с анодированной поверхностью.
Выбор упругих муфт серии ZTK
Муфты можно выбрать исходя из двух принципов: принцип достижения поворота муфты без люфта и принцип достижения необходимого крутящего момента.
1. Достижение поворота муфты без люфта. Для достижения нулевого люфта поворота, в тех случаях, когда обычно используют спиральные муфты, способные гасить колебания при передаче крутящего момента, упругую муфту нужно использовать при относительно малых рабочих моментах. Значение крутящего момента при этом должно быть меньше номинального, показанного в таблице характеристик упругих муфт. Для достижения безлюфтового режима работы обратитесь к таблице ниже, показывающей характеристики упругого элемента.
2. Достижение номинального крутящего момента. Упругие муфты применяются также для передачи необходимого крутящего момента. Таким образом упругие муфты используют в основном в силовых приводах промышленных установок, например, для привода насосов, где не требуется условие точной передачи угла поворота.
Информация для заказа
ZTK - 025D -12 - L034 - RD04x04 | ||||
ZTK - серия | 025D - внешний диаметр | 12 - максимальный диаметр | L034 - Длина | RD04х04 - диаметр валов |
Размеры упругих муфт серии ZTK.

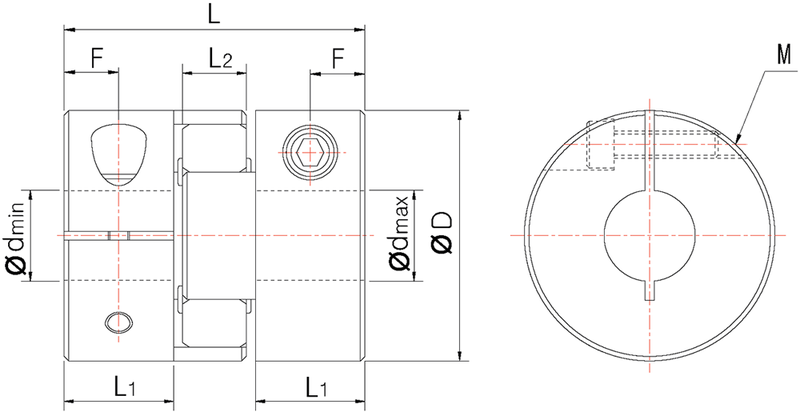

Внешний диаметр от 14 до 30 мм

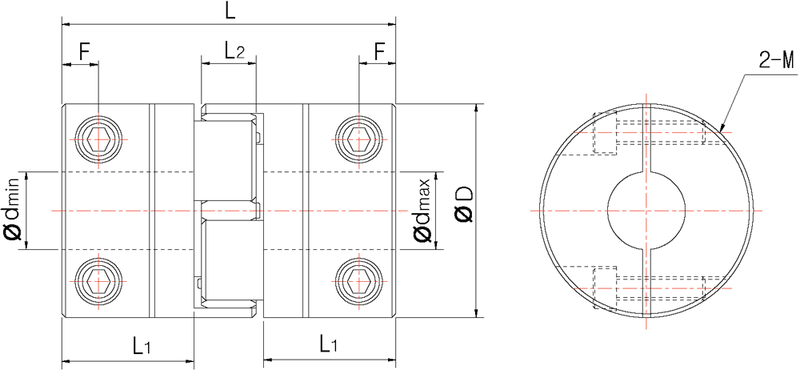

Внешний диаметр 40 мм

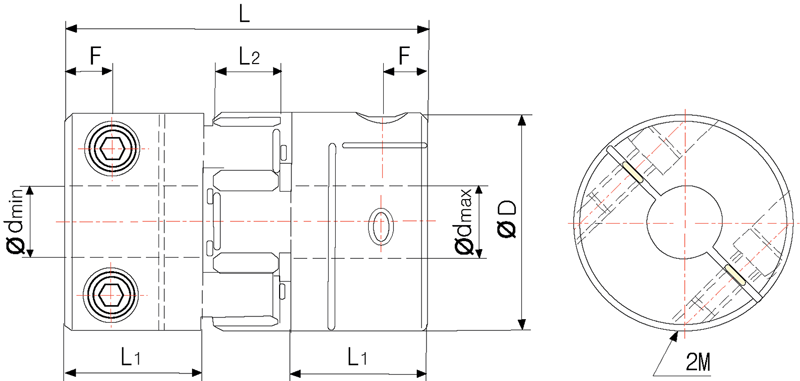

Внешний диаметр от 55 до 105 мм

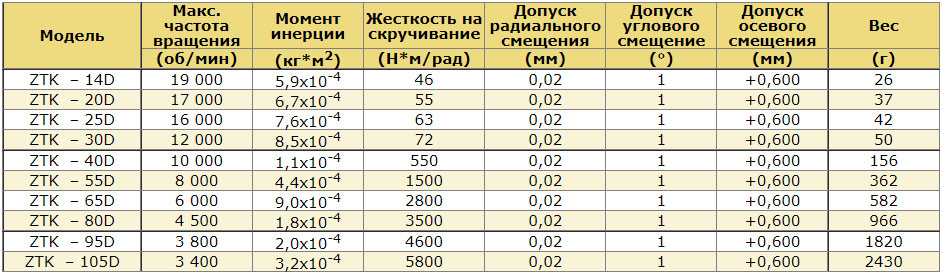

Свойства и характеристики упругих муфт
Тип муфты | Размеры, мм | Крепежный винт, M | Момент затяжки винта, (Н*м) | Номинальный момент, (Н*м) | Макс. крутящий момент,(Н*м) | ||||||
D | L | L1 | L2 | F | dmin | dmax | |||||
ZTK-014D06-L022-RD02x02 | 14 | 22 | 7 | 6 | 3,5 | 3 | 6 | M2.5 | 1,0 | 1,1 | 2,2 |
ZTK-020D08-L030-RD04x04 | 20 | 30 | 10 | 8 | 5,0 | 4 | 8 | M3 | 1,3 | 2,8 | 5,6 |
ZTK-025D12-L034-RD04x04 | 25 | 34 | 11 | 10 | 5,0 | 4 | 12 | M3 | 1,5 | 6 | 12 |
ZTK-030D14-L035-RD08x08 | 30 | 35 | 11 | 10 | 5,0 | 8 | 14 | M4 | 1,7 | 6,5 | 13 |
ZTK-040D22-L055-RD14x14 | 40 | 55 | 19,5 | 12 | 10 | 14 | 22 | M5 | 8,0 | 32 | 64 |
ZTK-055D28-L078-RD14x14 | 55 | 78 | 30 | 14 | 11 | 14 | 28 | M6 | 8,0 | 46 | 92 |
ZTK-065D35-L090-RD14x14 | 65 | 90 | 35 | 15 | 12 | 19 | 35 | M8 | 15 | 109 | 218 |
ZTK-080D45-L114-RD24x24 | 80 | 114 | 45 | 18 | 16 | 24 | 45 | M8 | 15 | 135 | 270 |
ZTK-095D55-L126-RD30x30 | 95 | 126 | 50 | 20 | 18 | 30 | 55 | M10 | 25 | 260 | 520 |
ZTK-105D60-L140-RD35x35 | 105 | 140 | 56 | 21 | 21 | 35 | 60 | M12 | 35 | 430 | 860 |
