Линейные модули HIWIN cерии KK
Линейные модули серии KK - это экономичная серия из линейных модулей Hiwin. Линейный модуль KK состоит из моноблочной стальной направляющей U-образного профиля, каретки, винта ШВП, опорных подшипников и фланца под шаговый двигатель или серводвигатель. По воспринимаемой нагрузке линейные модули KK имеют 6 типоразмеров. Каждый типоразмер модулей KK имеет ряд различных стандартных длин в зависимости от длины хода каретки. Модули KK производят в стандартном и прецизионном исполнении. Линейные модули KK - идеальное решение для большинства задач в станкостроении, благодаря унифицированной и в то же время жесткой конструкции.
Линейные модули серии КК представляют собой приводимое в движение двигателем ШВП, направленное рельсовой направляющей с U-образным рельсом. В роли передвижного элемента выступают гайка ШВП и каретка.
Интегрированная система.
Легкость установки и обслуживания.
Компактность и малый вес.
Высокая жесткость конструкции.
Большой выбор принадлежностей для широкой сферы применения.
Линейные модули HIWIN cерии KK

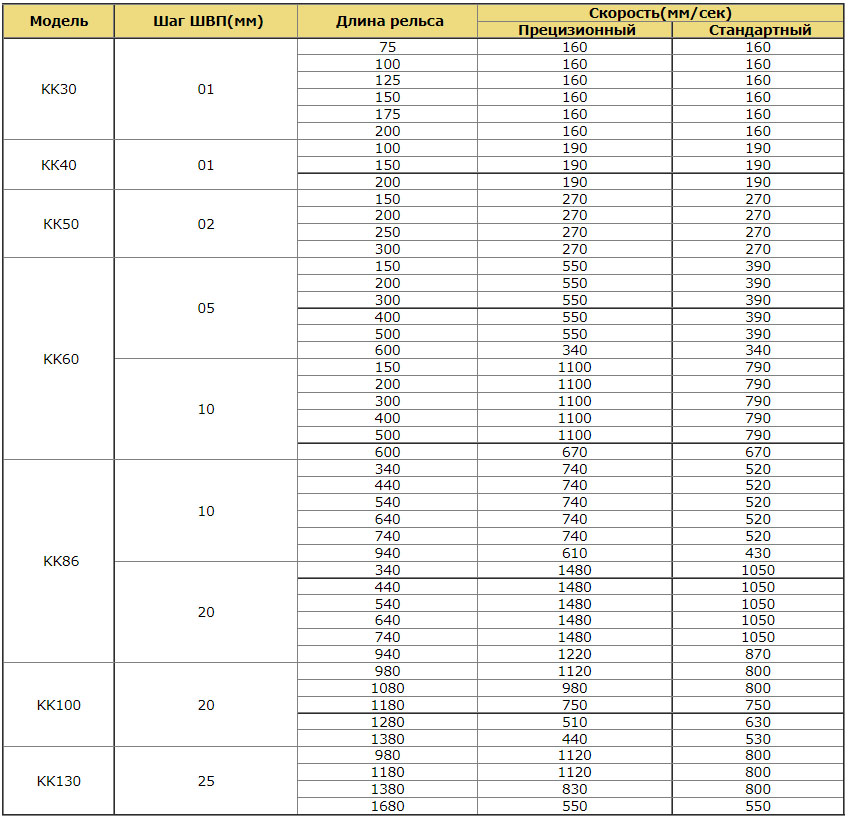

Максимальная скорость линейных модулей HIWIN KK: KK30, KK40, KK50, KK60, KK86, KK100, KK130

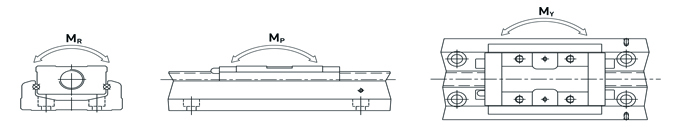

Физико-механические характеристики

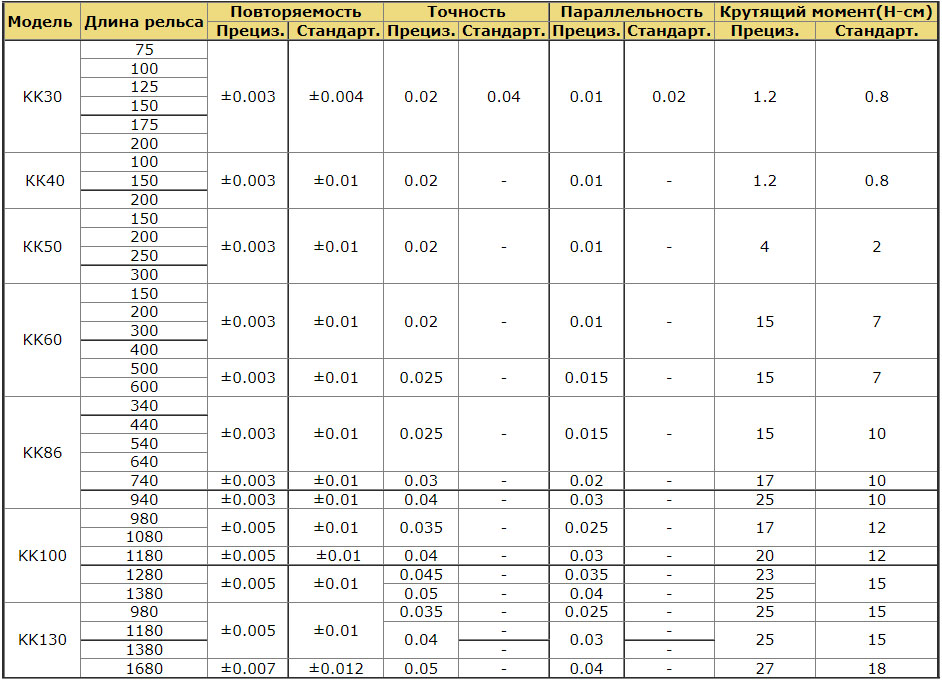

Класс точности

Расчет срока службы
Три основных компонента влияют на срок службы линейных модулей серии КК: ШВП, рельсовые направляющие и подшипники.
Рельсовая направляющая
L=(ft/fw ∙C/Pn ) 3 ∙50 км, где
L - Срок службы (км);
ft - Коэффициент контакта;
fw - Коэффициент нагрузки;
С - Динимическая грузоподъемность;
Pn - Расчетная нагрузка (Н).
ШВП и подшипник
L=(1/fw ∙Ca/Pa,n)3 ∙106  rev, где
L - Срок службы (км);
fw - Коэффициент нагрузки;
Сa - Базовая динамическая грузоподъемность (Н);
Pa,n - Осевая нагрузка (Н).
Тип кареткиКоэффициент контакта ft
A1, S11.0
A2, S20.81
Условия эксплуатацииКоэффициент нагрузки fw
Толчки и вибрацияСкорость
Нет толчковV<15м/мин
1.0-1.5
Низкий уровень вибрации
15м/мин<V<60м/мин
1.5-2.0
Высокий уровень вибрацииV>60м/мин
2.0-3.5
Фланец линейных модулей HIWIN KK

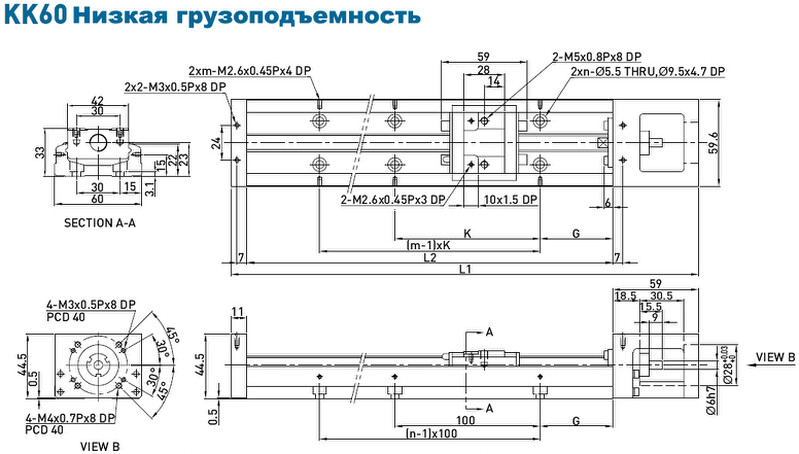

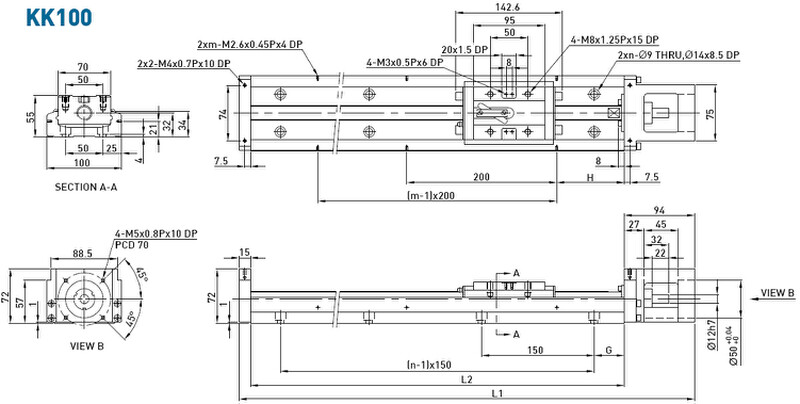

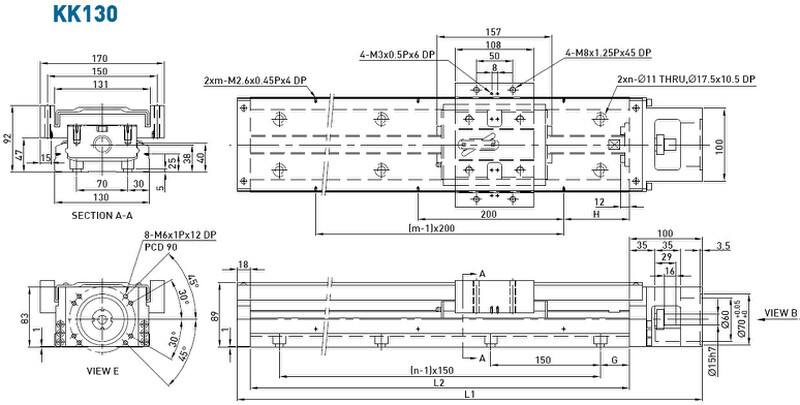

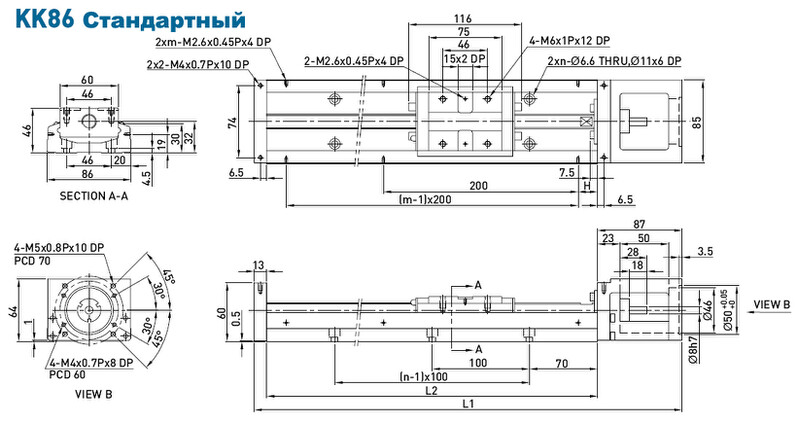

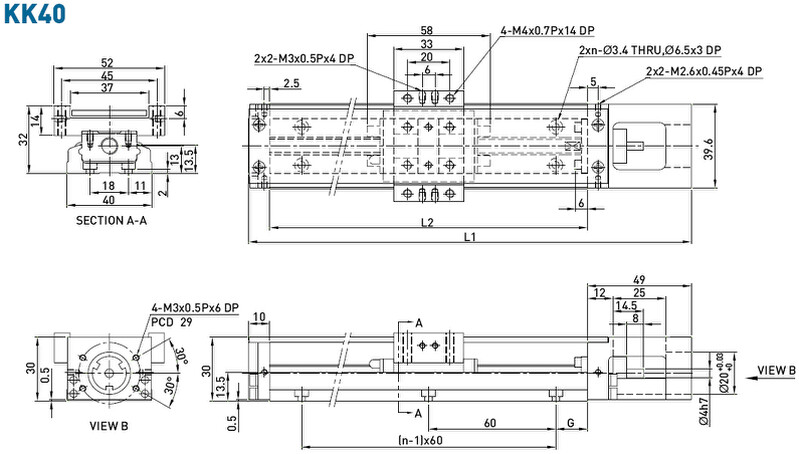

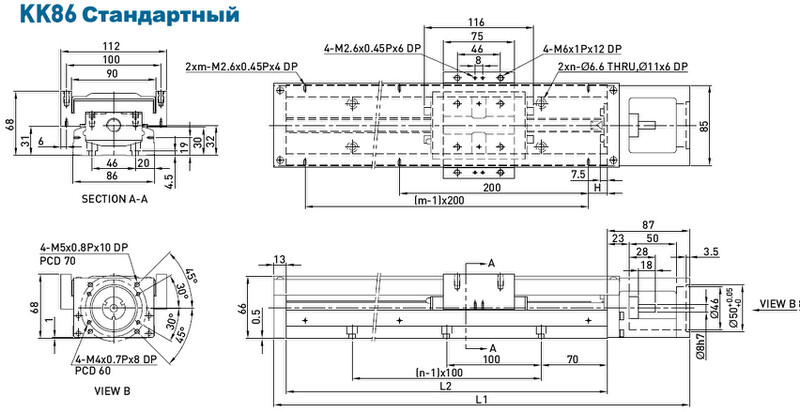

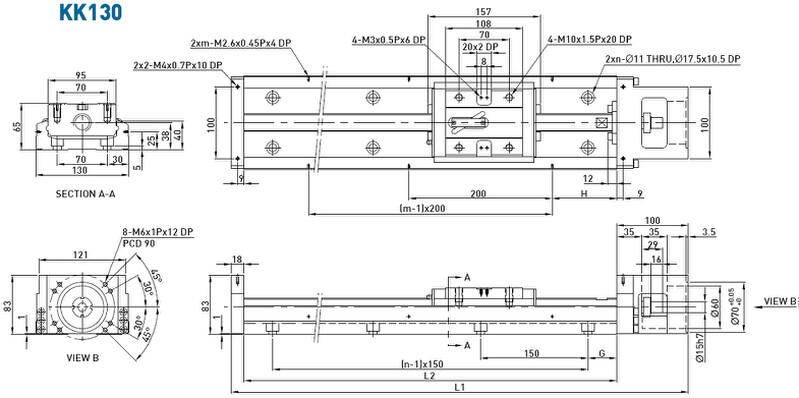

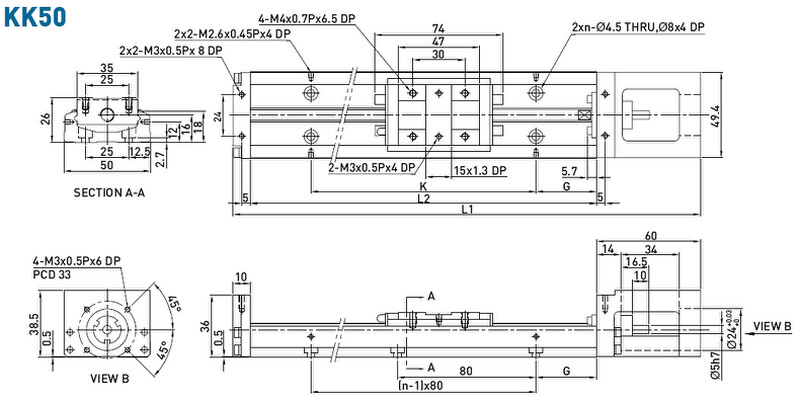

Размеры линейных модулей KK без крышки

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)nМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
7512931-12.520.2-
10015456-2520.23-
125179814512.530.260.3
150204106702530.290.33
1752291319512.540.320.36
2002541561202540.350.39

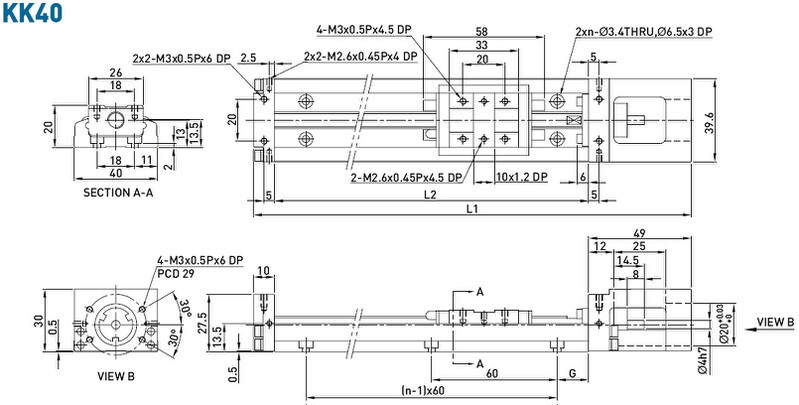

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)K (мм)nМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
15022070-358021-
200270120552016031.21.4
2503201701054516031.41.6
3003702201553024041.61.8

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)KnМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
15022070-358021-
200270120552016031.21.4
2503201701054516031.41.6
3003702201553024041.61.8

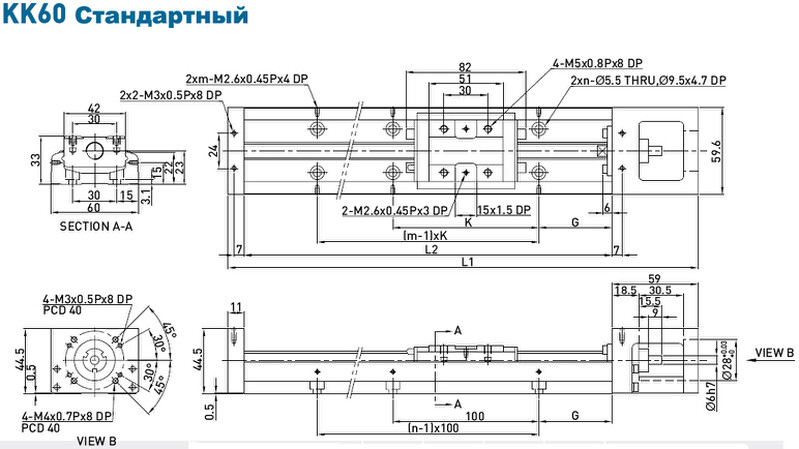

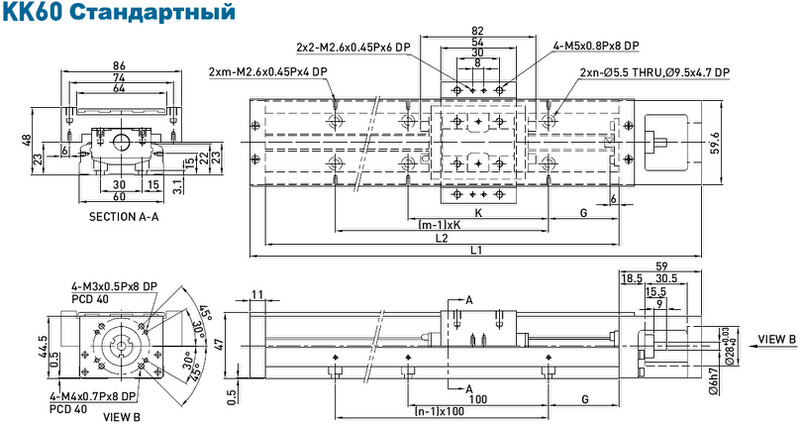

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)KnmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
15022060-25100221.5-
200270110-50100221.8-
30037021013550200322.42.7
400470310235501004433.3
50057041033550200533.63.9
60067051043550100664.24.6

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)KnmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
150220853425100221.41.6
2002701358450100221.71.9
30037023518450200322.32.5
40047033528450100442.93.1
50057043538450200533.53.7
60067053548450100664.14.3

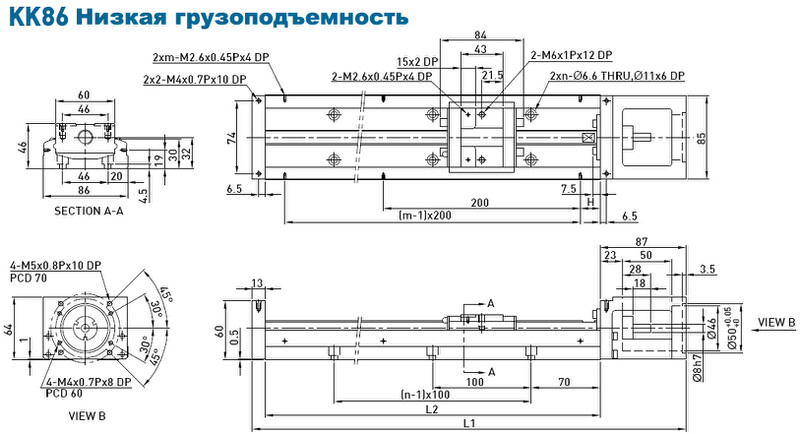

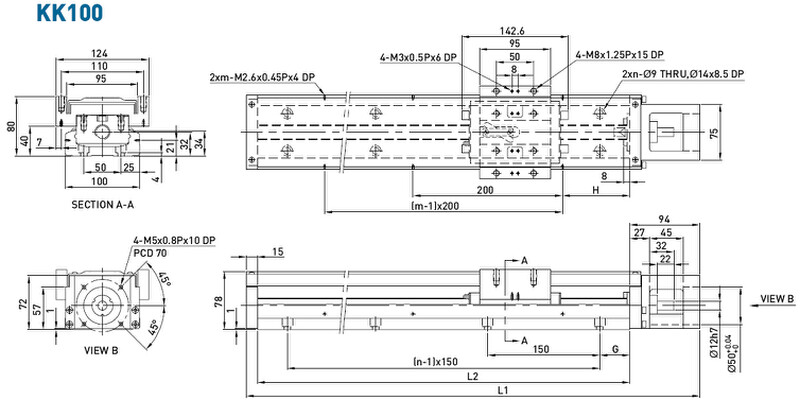

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходH (мм)nmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
34044021010070325.76.5
44054031020020436.97.7
54064041030070538.08.8
64074051040020649.210.0
740840610500707410.411.2
9401040810700709511.612.4

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходH (мм)nmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
34044024617070325.45.9
44054034627020436.67.1
54064044637070537.78.2
64074054647020648.99.4
740840646570707410.110.6
9401040846770709511.311.8

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)H (мм)nmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
980108982870040907518.620.3
1080118992880015408620.322
1180128910289006590862223.7
128013891128100040409723.625.3
1380148912281100159010725.327

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)H (мм)nmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
980109881165940907529.432.3
11801298101185965908634.337.2
138014981211105990909739.242.1
1680179815111359904011946.549.4

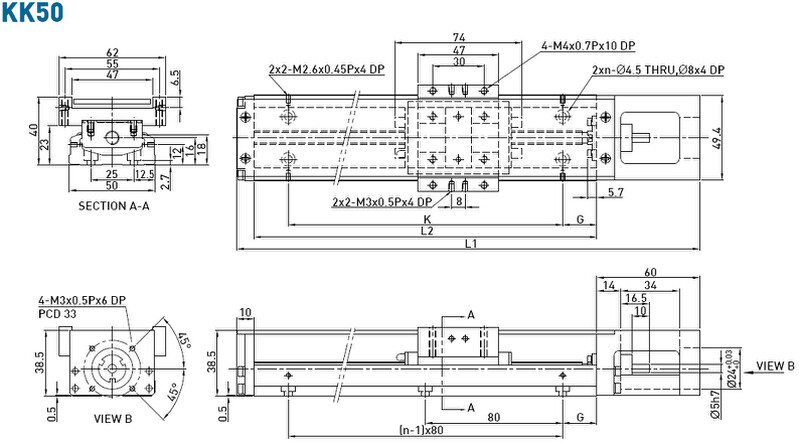

Размеры линейных модулей с алюминиевой крышкой

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)nМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
10015936-2020.55-
15020986341530.680.76
200259136844030.820.89

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)K (мм)nМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
15022070-358021.1-
200270120552016031.31.5
2503201701054516031.61.8
3003702201553024041.82

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)K (мм)nmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
15022060-25100221.7-
200270110-50100222.1-
30037021013550200322.73
40047031023550100443.33.6
50057041033550200533.94.2
60067051043550100664.65.0

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)K (мм)nmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
150220853425100221.61.8
2002701358450100221.92.1
30037023518450200322.52.7
40047033528450100443.13.3
50057043538450200533.73.9
60067053548450100664.44.6

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)nmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
34044021010070326.57.3
44054031020020437.88.6
54064041030070539.09.8
640740510400206410.311.3
740840610500707411.612.4
9401040810700709513.013.8

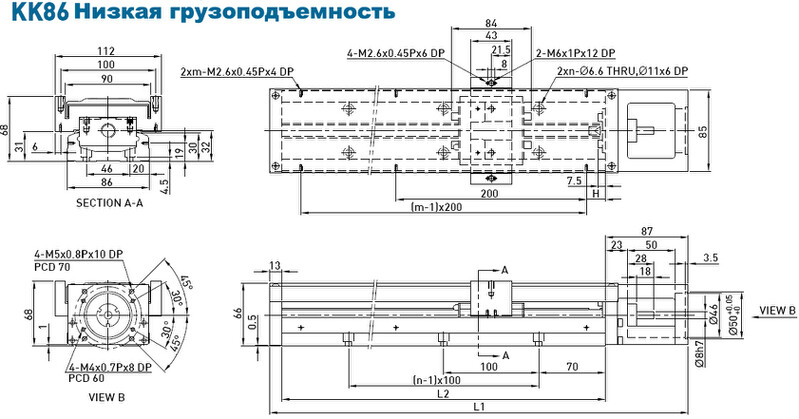

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)nmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
34044024617070326.37.1
44054034627020437.68.4
54064044637070538.89.6
640740546470206410.111.1
740840646570707411.412.2
9401040846770709512.813.6

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)H (мм)nmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
980108982870040907520.422.1
1080118992880015408622.23.9
1180128910289006590862425.7
128013891128100040409725.727.4
1380148912281100159010727.529.2

Длина рельса L2 (мм)Общая длина L1 (мм)Максимальный ходG (мм)H (мм)nmМасса (кг)
Каретка А1Каретка А2Каретка А1Каретка А2
980109881165940907531.935.9
11801298101185965908637.141.1
138014981211105990909742.246.2
1680179815111359944011949.953.9

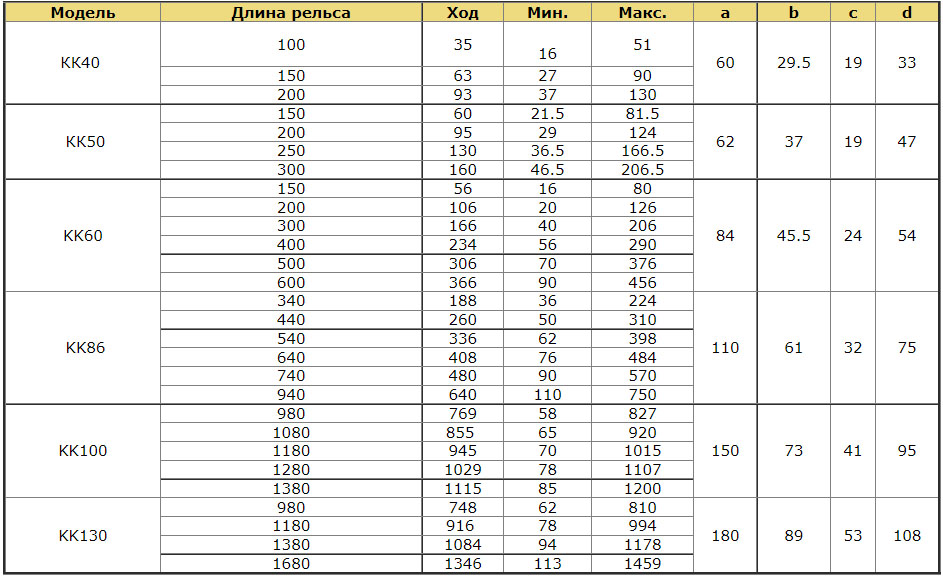

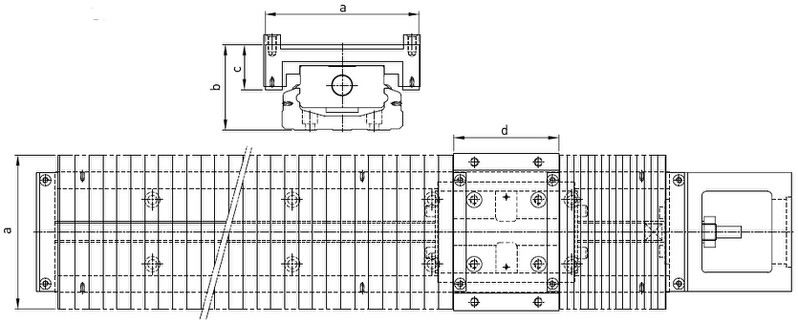

Гофрированный кожух

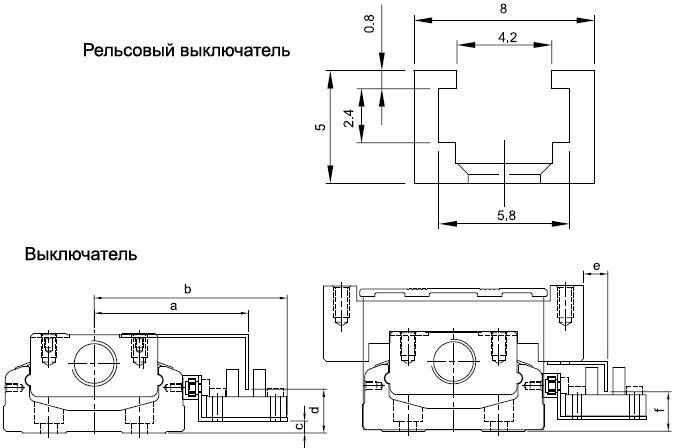

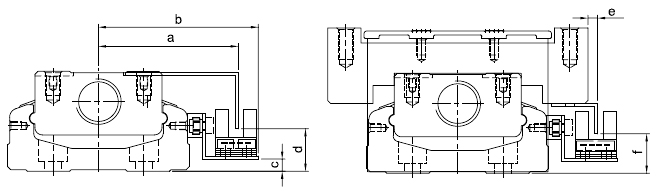

Концевые датчики


Выключатель 1: Omron EE-SX671
Модельabcdef
KK4041.554.10.510.815.312
KK5045.5591101511
KK605163.8414.5813
KK8663.576.7818818
KK10071841020920
KK13085.598.514240.523


Выключатель 2: Omron EE-SX674
Модельabcdef
KK4036.544.319.810.512
KK5041.348110.510.211
KK6046.252.84143.213
KK865965.7818318
KK100667310204.220
KK13080.887.51423.5-4.123.5

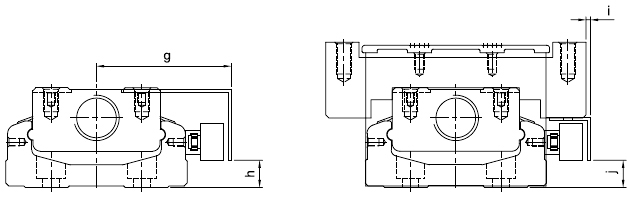

Выключатель 3,4: SUNX GL-12F, GL-N12F-P
Модельghij
KK40405.513.55.5
KK5039.55.7719.5
KK6044.5929
KK865713113
KK10064.5152.515
KK1307919-619

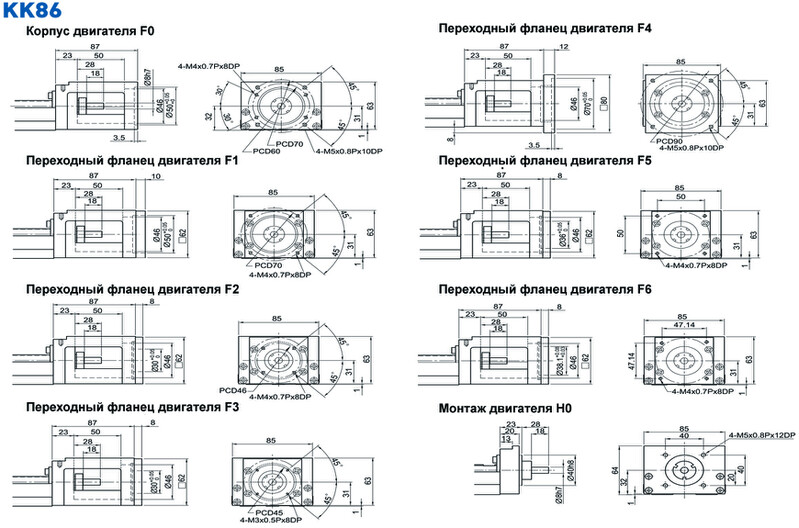

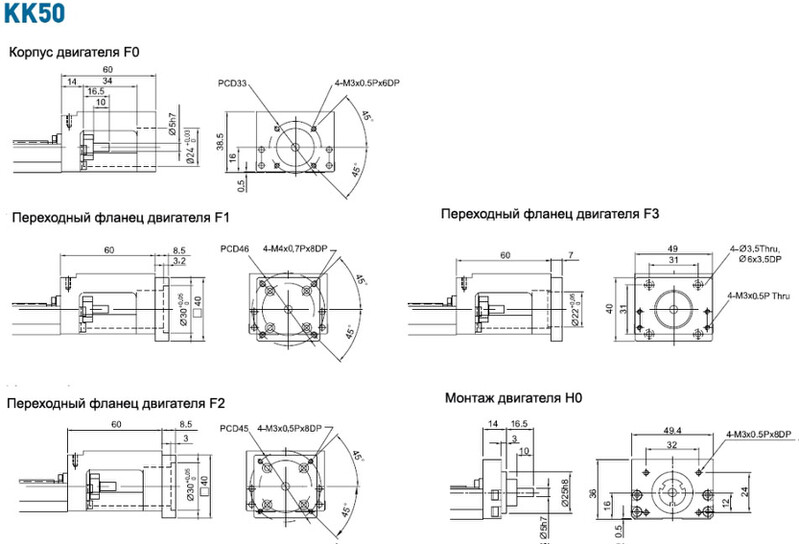

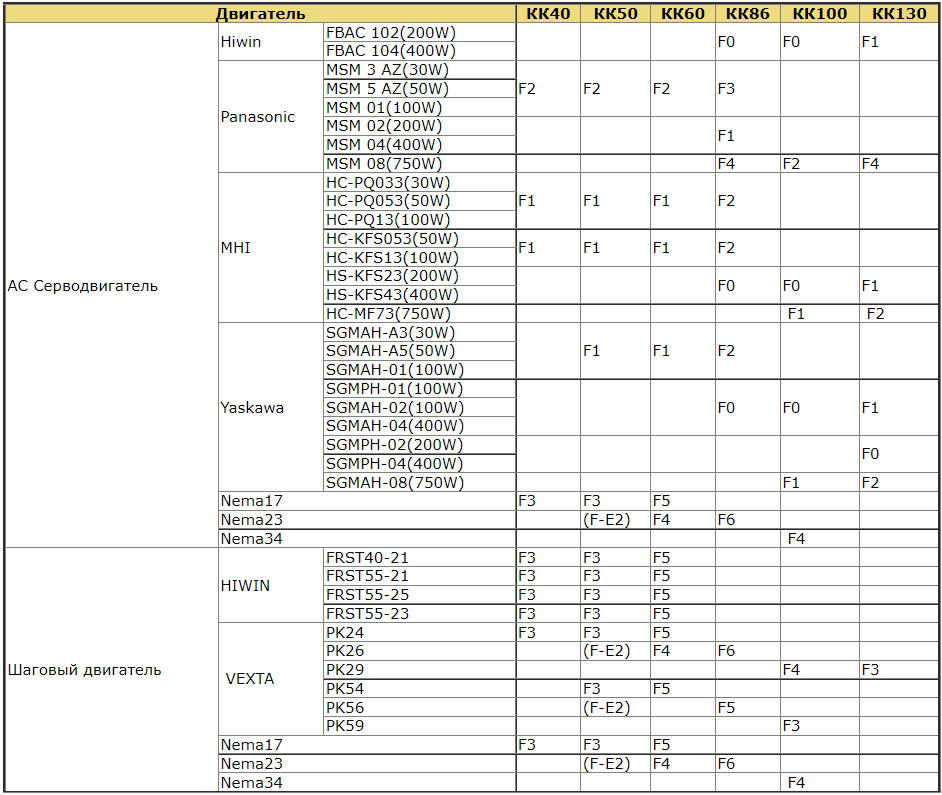

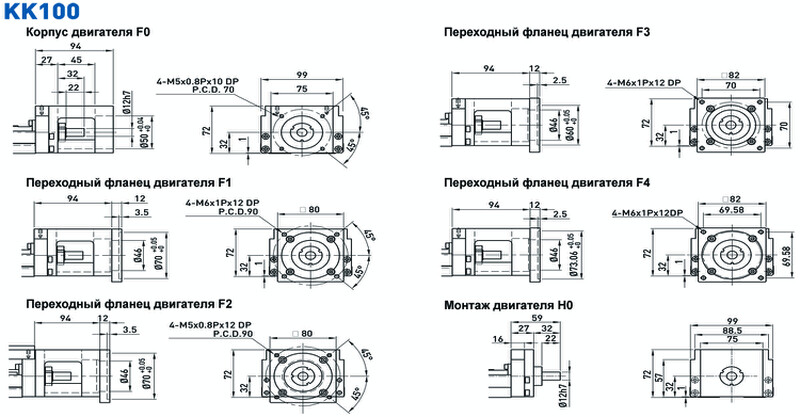

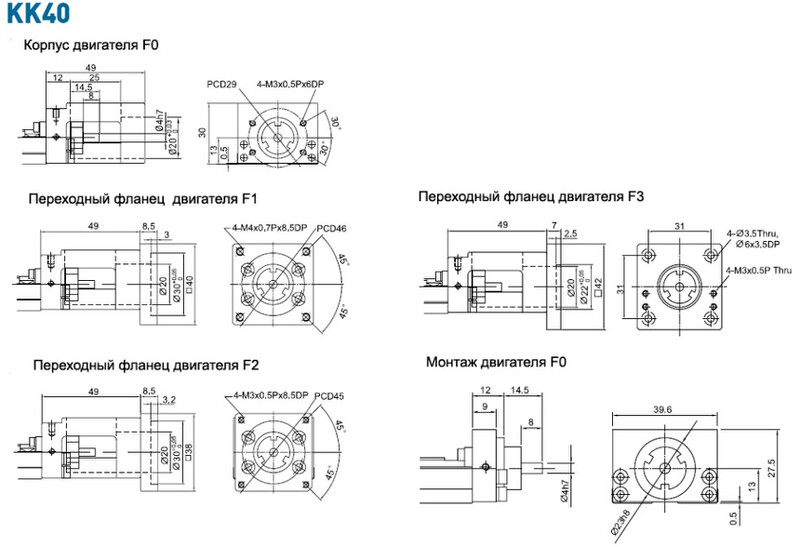

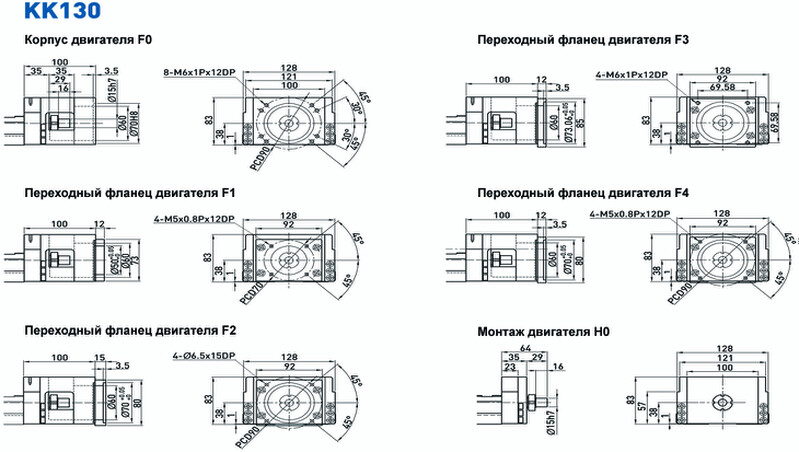

Двигатель и переходной фланец двигателя
