Цилиндрические направляющие
Прецизионные, закаленные и шлифованные цилиндрические направляющие из высококачественной термически улучшенной стали. Твердость - 62±2 HRC. Длина - до 3000 мм. Диаметры - от 4 до 120 мм. Купить цилиндрические направляющие со специальными допусками, диаметрами и длиннами можно под заказ. Также возможна механическая обработка прецизионных валов по вашим чертежам. Наши инженеры подробно проконсультируют вас для подбора оптимальных параметров.
Цилиндрические направляющие используются так же как и профильные направляющие в металлорежущих станках, деревообработывающих станках, опорном оборудовании и др. Круглые направляющие изготавливают из высококачественных сталей с закаленной и отшлифованной поверхностью, чем добиваются высокой точности размеров и твердости поверхности. К примеру, при применении в химически агрессивной среде используют цилиндрические направляющие из нержавеющей стали, а для обеспечения коррозионной защиты линейные цилиндрические направляющие подвергают хромированию. Все прецизионные валы имеют точность диаметров в поле допуска h6 и h7. За счет индукционной закалки направляющих мы получаем равномерную твердость поверхностного слоя, а за счет последующей шлифовки добиваемся высокой точности размеров вала.

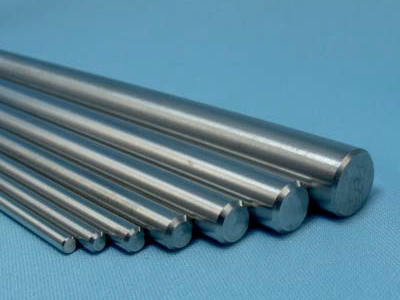

Цилиндрические направляющие
Цилиндрические направляющие
Тип
d (мм)Вес (кг)Длина (мм)Закалка DIN 6773, не менее (мм)Допуск ISO h6 (µm)Цилиндричность t1 (µm)Параллельность t2 (µm)Прямолинейность t3 (мм/м)
W 6*60,2330000,5-0,80/-8460,16
W 8**80,40
3000
0,6-0,9
0/-9
46
0,16
W 10100,62
3000
0,7-1,0
0/-9
46
0,12
W 12120,89
3000
0,8-1,2
0/-11
58
0,12
W 14141,21
3000
0,9-1,3
0/-11
58
0,12
W 15151,39
3000
1,0-1,4
0/-11
58
0,12
W 16161,58
3000
1,1-1,5
0/-11
58
0,10
W 18182,00
3000
1,1-1,5
0/-11
58
0,10
W 20202,47
3000
1,2-1,5
0/-13
68
0,10
W 22222,98
3000
1,2-1,5
0/-13
68
0,10
W 24243,55
3000
1,4-1,6
0/-13
68
0,10
W 25253,85
3000
1,5-1,7
0/-13
69
0,10
W 28284,83
3000
1,5-1,8
0/-13
69
0,10
W 30305,55
3000
1,5-1,9
0/-13
69
0,10
W 35357,55
3000
1,5-1,9
0/-16
711
0,10
W 40409,87
3000
1,6-2,0
0/-16
711
0,10
W 505015,4
3000
2,2-2,6
0/-16
711
0,10
W 606022,2
3000
2,2-2,6
0/-19
813
0,10
W 707030,2
3000
2,2-2,6
0/-19
813
0,10
W 808039,5
3000
2,2-2,6
0/-19
813
0,10
Примечание:
* - позиции поставляются под заказ,
**- позиции, выделенные жирным шрифтом, поддерживаются в наличии на складе.

Под заказ поставляются так же следующие диаметры, d (мм):  6,35; 9,525; 12,7; 15,875; 19,05; 25,4; 31,75; 38,1; 50,8; 57,15; 63,5; 76,2. Характеристики данных позиций - по запросу.
● Цилиндричность: 1 /2 диаметра допуска;
● Специальные допуски и диаметры по запросу;
● Твердость поверхности: 62±2 HRC;
● Допуск на длину +0,5/-0,1 мм;
● Длины более 3000 мм поставляются по запросу;
● Цилиндрические направляющие с хромированным покрытием поставляются под заказ;
● Материал: Сталь Сk55.
